파일럿식 압력 유지 밸브
파일럿식 피스톤 설계 밸브
BTS / BFS
파일럿식 압력 유지 밸브
주철 ; 구상흑연주철 ; 청동 ; 스테인리스강
나사식 1½인치 ~ 2인치 ; 플랜지 1½인치 ~ 56인치
0.3-4kgf/cm2 ; 2-8 kgf/cm2
NBR ; Viton
과압 대응 솔루션: 컴팩트한 컨듀잇 프리 설계로 배관 보호
BTS / BFS 모델 파일럿 작동식 압력 유지 밸브(PSV)는 백프레셔 밸브 또는 백프레셔 유지 밸브라고도 하며, 필요한 만큼만 개방하여 유입 포트의 압력을 설정값으로 유지하는 밸브입니다. 본 밸브는 배관과 설비에 손상을 유발할 수 있는 과압으로부터 효과적인 보호 기능을 제공합니다. 또한 컴팩트한 컨듀잇 프리 설계를 통해 운송, 설치, 유지보수를 간소화하고, 공간이 제한된 시스템에서도 중요한 설치 공간을 효율적으로 절감할 수 있습니다.
파일럿 작동식 압력 유지 밸브는 어떻게 작동하나요?
백 프레셔 밸브 / 압력 유지 밸브는 배관 압력에 의해 작동하는 자동 파일럿 제어식 밸브입니다. 이 밸브는 배관 상류측 압력을 설정값으로 안정적으로 유지하도록 설계되었습니다.
밸브의 게이트는 기본적으로 닫힌 상태를 유지합니다. 상류측 압력이 설정 압력을 초과하면 게이트가 개방되어 압력을 방출함으로써 상류 압력을 낮춥니다. 이후 상류측 압력이 설정값 이하로 떨어지면, 게이트는 다시 닫힌 위치로 복귀합니다.

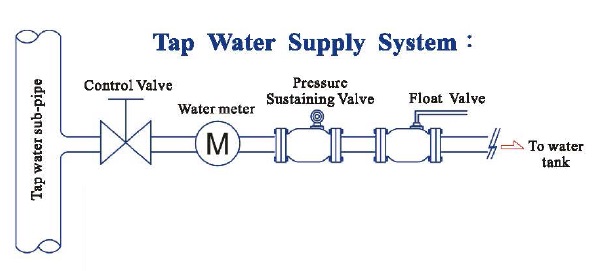

압력 유지 밸브 설치 도식도
파일럿 작동식 압력 유지 밸브의 주요 특징 및 장점
- 컨듀잇이 필요 없는 컴팩트한 설계로 운송, 설치, 유지보수 및 수리가 용이합니다.
- 배관 시스템 내 압력을 안정적으로 유지하는 기능을 제공합니다.
- 수평 또는 수직 설치가 모두 가능한 인라인 타입 구조입니다.
- 넓은 용량 범위로 지역 상수도 압력에 대응 가능하며, 특정 펌프 사양에 맞게 조정할 수 있습니다.
- 파일럿 조정 방식으로 정확하고 간편한 압력 설정이 가능합니다.
- 유지보수가 간편하며, 요청 시 유지보수 키트 제공이 가능합니다.
파일럿 작동식 밸브가 다이어프램 타입 밸브 대비 갖는 주요 장점은 무엇인가요?
- 대형 내부 챔버 구조로 더 높은 유량 처리 능력 제공
- 컨듀잇 프리, 컴팩트한 설계
- 넓은 구경 범위 (1½인치 ~ 56인치)
- 수평·수직 설치 모두 가능한 유연한 설치 방식
- 내구성 높은 재질 선택: 주철, 구상흑연주철, 청동, 스테인리스강 304/316
파일럿 작동식 압력 유지 밸브 자주 묻는 질문 (FAQ)
Q1: 파일럿 작동식 압력 유지 밸브는 수직 또는 수평 설치가 가능한가요?
네. 다양한 배관 레이아웃에 적용할 수 있도록 수평 및 수직 설치 모두 가능하도록 설계되었습니다.
Q2: 파일럿 작동식 압력 유지 밸브의 유지보수는 어떻게 진행되나요?
유지보수는 비교적 간단합니다. 정기적인 누설 점검, 내부 세척, 마모된 씰 또는 피스톤의 교체를 권장하며, 간편한 정비를 위해 유지보수 키트도 제공됩니다.
