혁신적인 파일럿 PRV 설계: 독자적인 무(無) 컨듀잇 구조, 고압 손상 방지를 위해 설계

모델 BTR/BFR 파일럿 제어식 감압 밸브는 유입되는 압력을 원하는 출구 압력으로 낮춰주는 장치입니다. 감압 밸브(PRV)는 과도한 압력으로 인한 배관 내 손상을 효과적으로 방지합니다. 컨듀잇 배관을 배제한 독자적인 피스톤 설계를 적용하여, 제품을 컴팩트한 사이즈로 구현하였으며 운반 및 설치가 용이합니다. 또한 간단한 파일럿 제어 방식을 통해 현장에서 손쉽게 압력 조정이 가능합니다.

파일럿 제어식 감압 밸브의 주요 특징 및 장점

• 컨듀잇이 없는 구조로 컴팩트한 사이즈를 구현하여 운송, 설치, 유지보수 및 수리가 용이합니다.
• 유입 압력이 변동하더라도 출구 압력을 안정적으로 유지합니다.
• 감압 밸브는 일반 액체 및 가스 모두에 사용 가능합니다.
• 수평 또는 수직 설치가 가능하여 설치 환경에 유연하게 대응합니다.
• 넓은 용량 범위로 지역 상수도 압력을 처리할 수 있으며, 특정 펌프 사양에 맞게 조정이 가능합니다.
• 조절용 파일럿 밸브를 통해 쉽고 정밀한 압력 설정이 가능합니다.
• 유지보수가 용이하며, 요청 시 유지보수 키트 제공이 가능합니다.

Z-Tide 피스톤 타입 감압 밸브가 다이어프램 타입 감압 밸브 대비 갖는 장점?

• 다양한 재질 선택: 주철, 구상흑연주철, 청동, 스테인리스강 304 및 스테인리스강 316으로 제공되어 뛰어난 내구성과 화학적 호환성을 보장합니다.
• 대용량 유량 처리: 더 큰 챔버 설계로 높은 유량을 제공하며 시스템 효율을 향상시킵니다.
• 컨듀잇 프리 설계: 외부 배관이나 컨듀잇이 필요 없어 설치 및 유지관리가 간편합니다.
• 폭넓은 사이즈 범위: 1.5’’부터 56’’까지 다양한 규격으로 제공되어 소규모부터 대규모 설비까지 적용 가능합니다.
• 유연한 설치 방식: 수평 및 수직 설치가 모두 가능하여 다양한 배관 레이아웃에 대응합니다.
• 국제 인증 획득: UL, WRAS, CE, ATEX 인증을 충족하여 다양한 산업 환경에서 신뢰성과 규정 준수를 보장합니다.

프로젝트 레퍼런스: 남아프리카 광산용 감압 스테이션

남아프리카의 한 광산 감압 스테이션 프로젝트에서, 해당 고객사는 배관 시스템 내 고압 유량을 안정화하기 위해 Z-Tide 파일럿 제어식 감압 밸브(모델 BFR, 6인치) 와 파일럿 제어식 압력 릴리프 밸브(모델 BFL, 4인치) 를 적용하였습니다. 이 밸브들은 구상흑연주철 재질의 플랜지 타입으로 제작되어, 혹독한 광산 환경에서도 높은 강도와 내구성을 발휘하도록 설계되었습니다.

모델 BFR은 컨듀잇 배관을 제거한 독자적인 피스톤 구조를 적용하여 컴팩트한 사이즈를 구현하였으며, 유지보수가 용이합니다. 또한 파일럿 제어 시스템을 통해 현장에서 정밀한 압력 조정이 가능합니다. BFR과 BFL 밸브는 함께 작동하여 압력 서지를 효과적으로 제어함으로써, 광산 배관 시스템을 보호하고 핵심 설비 환경에서 탁월한 성능과 장기적인 신뢰성을 제공하였습니다.

파일럿 타입 감압 밸브(Pilot Type Pressure Reducing Valve) 자주 묻는 질문(FAQ)

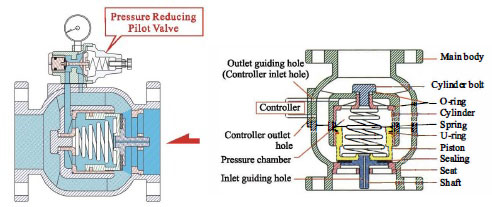

Q1: 파일럿 제어식 감압 밸브는 어떻게 작동하나요?

밸브 내부의 피스톤은 압력 변화에 따라 움직입니다. 파일럿 제어 시스템을 통해 출구 압력을 정밀하게 설정할 수 있습니다. 유입 압력이 설정값보다 높아지면 피스톤이 부분적으로 닫혀 압력을 낮추고, 유입 압력이 낮아지면 피스톤이 열려 원하는 출구 압력을 유지합니다.

Q2: 파일럿 제어식 감압 밸브는 수평 또는 수직 설치가 가능한가요?

네, 파일럿 타입 감압 밸브는 다양한 설치 환경을 고려하여 설계되었습니다. 배관 레이아웃과 설치 공간 조건에 따라 수평 또는 수직 설치가 모두 가능합니다.
