직동식 설계 밸브
RLT / RLF
직동식 압력 릴리프 밸브
스테인리스강 316
나사식 ½인치 ~ 2인치 ; 플랜지 ½인치 ~ 6인치
1-5 kgf/cm2 ; 4-10 kgf/cm2 ; 8-13 kgf/cm2
NBR ; Viton ; 테플론(스팀용) ; WRAS 인증 EPDM
식품, 제약 및 산업용으로 선호되는 SS316 직접 작동식 안전밸브(Pressure Relief Valve)
RLT/RLF 모델은 직동식 릴리프 밸브로, 직동식 압력 릴리프 밸브(PLV)라고도 불립니다. 이 밸브는 시스템 내 압력을 제어하거나 제한하기 위해 사용되는 안전밸브의 한 종류입니다. 이러한 보호 장치가 없을 경우 압력이 과도하게 상승하여 공정 장애, 장비 또는 계측기 손상, 심할 경우 화재 위험까지 초래할 수 있습니다.
직동식 압력 릴리프 밸브의 주요 특징 및 장점
- 압력 릴리프 밸브는 과도한 압력을 방출하는 안전 장치로 작동하여 시스템 내 손상을 방지합니다.
- 직동식 압력 릴리프 밸브는 일반 액체 및 기체에 모두 적합합니다.

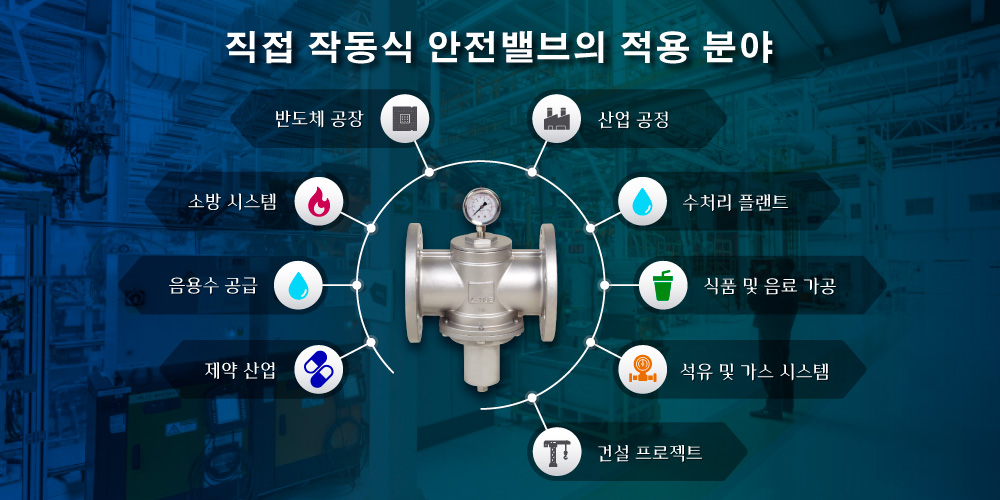

- 프로세스 자동화 제어 및 다양한 범용 산업 응용 분야에 이상적입니다.
- 수평 및 수직 설치가 모두 가능한 인-스타일 마운트 설계로 설치가 매우 용이합니다.
- 넓은 용량 범위를 제공하여 지역 상수도 압력 요구와 특정 펌프 시스템 요구사항을 모두 충족할 수 있습니다.
- 압력 조정을 쉽고 정밀하게 수행할 수 있는 조절 너트(adjusting nut) 를 갖추고 있습니다.
- 내하성 및 내구성이 뛰어난 SS316 스테인리스 스틸 상·하부 바디로 제작되어 호환성과 수명을 향상시켰습니다.
- 유지보수가 간편하며, 요청 시 유지보수 키트를 제공할 수 있습니다.
직동식 압력 릴리프 밸브 조정 방법: 단계별 안내
Step 1: 조정 스템(adjusting stem)의 잠금 너트(lock nut) 를 느슨하게 풀어줍니다. 그 다음, 조정 나사(adjusting screw) 를 반시계 방향으로 돌려 출구 압력을 최저 설정값으로 낮춥니다.
Step 2: 압력 게이지를 모니터링하면서 조정 스템을 시계 방향으로 천천히 돌립니다. 원하는 상류 압력(설정 압력, set-point) 에 도달할 때까지 서서히 조정합니다. 각 단계마다 시스템이 안정적인지 반드시 확인하십시오.
프로젝트 사례: 압력 릴리프 밸브 & 워터 해머 억제기 – 싱가포르 슬러리 라임 공장
Z-Tide는 핵심 배관 시스템의 신뢰할 수 있는 보호를 위해 직동식 압력 릴리프 밸브(RLT) 와 I-스타일 워터 해머 억제기(AIF) 를 공급했습니다.
부식에 강하고 고강도의 316 스테인리스 스틸로 제작된 이 장비들은 정밀한 과압 방출과 효과적인 워터 해머(수격 현상) 완화를 제공하여 가혹한 산업 환경에서도 안정적이고 지속적인 공장 운영을 보장합니다.
직동식 압력 릴리프 밸브 관련 자주 묻는 질문(FAQ)
Q1: 압력 릴리프 밸브란 무엇인가요?
압력 릴리프 밸브는 배관, 펌프, 장비 등을 과도한 압력으로부터 보호하기 위한 안전 장치입니다. 시스템 압력이 설정값을 초과하면 자동으로 열려 초과 압력을 방출하고, 압력이 안전 수준으로 돌아오면 다시 자동으로 닫힙니다.
Q2: 감압밸브(Pressure Reducing Valve)와 압력 릴리프 밸브(Pressure Relief Valve)의 차이점은 무엇인가요?
- • 감압밸브(PRV): 시스템 운영을 안정적으로 유지하기 위해 출구 압력을 일정하게 유지합니다.
- • 압력 릴리프 밸브(PLV): 유입 압력이 안전 한계를 초과할 때, 시스템을 보호하기 위해 초과 압력을 방출합니다.
즉, 감압밸브는 "압력을 낮추고 유지"하는 기능, 릴리프 밸브는 "압력 초과 시 보호" 기능을 수행합니다.
Q3: 왜 스테인리스 스틸(SS316) 압력 릴리프 밸브를 선택해야 하나요?
SS316 스테인리스 스틸은 탁월한 내식성, 우수한 내구성,위생 안전성. 을 제공하여 음용수, 식음료, 제약, 그리고 까다로운 산업 환경에 최적의 재질입니다.
