직동식 설계 밸브
RFT / RFF
직동식 압력 유지 밸브
스테인리스강 316
나사식 ½인치 ~ 2인치 ; 플랜지 ½인치 ~ 6인치
1-5 kgf/cm2 ; 4-10 kgf/cm2 ; 8-13 kgf/cm2
NBR ; Viton ; 테플론(스팀용) ; WRAS 인증 EPDM
안정적인 상류 압력을 유지하기 위한 신뢰할 수 있는 솔루션: SS316 직접 작동식 PSV
RFT/RFF는 설정된 상류 압력을 유지하도록 설계된 직동식 압력 유지 밸브(PSV)입니다. 백프레셔 챔버(back-pressure chamber)가 밸브 게이트를 제어하여 빠르고 정밀한 압력 조정을 수행합니다. 정상 운전 시 게이트는 닫힌 상태를 유지하며, 상류 압력이 설정값을 초과할 때만 개방됩니다. 압력이 다시 설정값 이하로 떨어지면 게이트가 자동으로 닫혀, 시스템을 안정적으로 유
직동식 압력 유지 밸브의 적용 분야

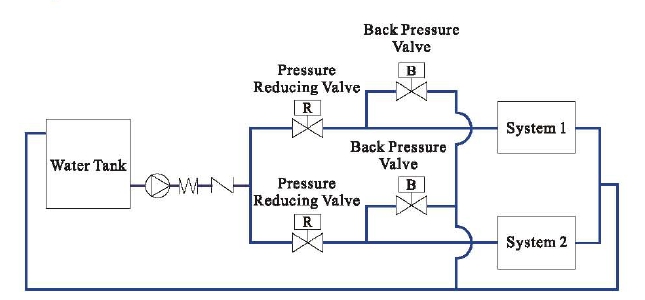

Example of a Pressure Sustaining Valve set-up
직동식 압력 유지 밸브의 주요 특징 및 장점
- 배관 시스템 전체의 압력을 안정적으로 유지합니다.
- 프로세스 자동화 및 다양한 범용 산업 응용 분야에 이상적입니다.
- 수평 및 수직 설치가 모두 가능한 인라인(in-line) 설치 방식으로 시공이 편리합니다.
- 넓은 용량 범위를 제공하여 지역 상수도 압력 및 특정 펌프 요구사항에 모두 대응할 수 있습니다.
- 조절 너트(adjustment nut) 를 통해 정밀하고 손쉬운 압력 설정이 가능합니다.
- 상·하부 바디는 SS316 스테인리스 스틸로 제작되어 내구성과 매체 호환성이 뛰어납니다.
- 유지보수가 간편하며, 요청 시 유지보수 키트 제공이 가능합니다.
직동식 압력 유지 밸브 FAQ (자주 묻는 질문)
Q1: 직동식 압력 유지 밸브는 어떻게 작동하나요?
백프레셔 챔버(back-pressure chamber)가 밸브 게이트를 직접 제어합니다.
- • 상류 압력이 설정 압력(setpoint)을 초과하면, 밸브가 열려 과압을 방출합니다.
- • 상류 압력이 설정 압력 이하일 경우, 밸브는 닫힌 상태를 유지합니다.
이를 통해 시스템의 압력이 안정적으로 유지됩니다.
Q2: 감압밸브(Pressure Reducing Valve) 대신 압력 유지 밸브(Pressure Sustaining Valve)는 언제 사용해야 하나요?
압력 유지 밸브는 상류 압력이 설정값을 초과하지 않도록 보호하기 위해 사용합니다. 장비 보호 및 과압 방지를 목적으로 합니다. 반면, 감압밸브는 상류 압력과 관계없이 출구 압력을 설정값으로 낮추고 유지하는 것이 목적입니다.
즉, 압력 유지 밸브 = 상류 압력 보호용, 감압 밸브 = 하류 압력 제어용
