플랜지 배관 시스템용 UL 인증 및 NSF 인증 웨이퍼형 버터플라이 밸브

웨이퍼형 버터플라이 밸브(Hants Model HBF-300W)는 화재 방호 시스템, 음용수 용도, 상수도 배수·급수 시스템 및 산업용 유체 네트워크를 위해 설계된 컴팩트한 유량 제어 밸브입니다.

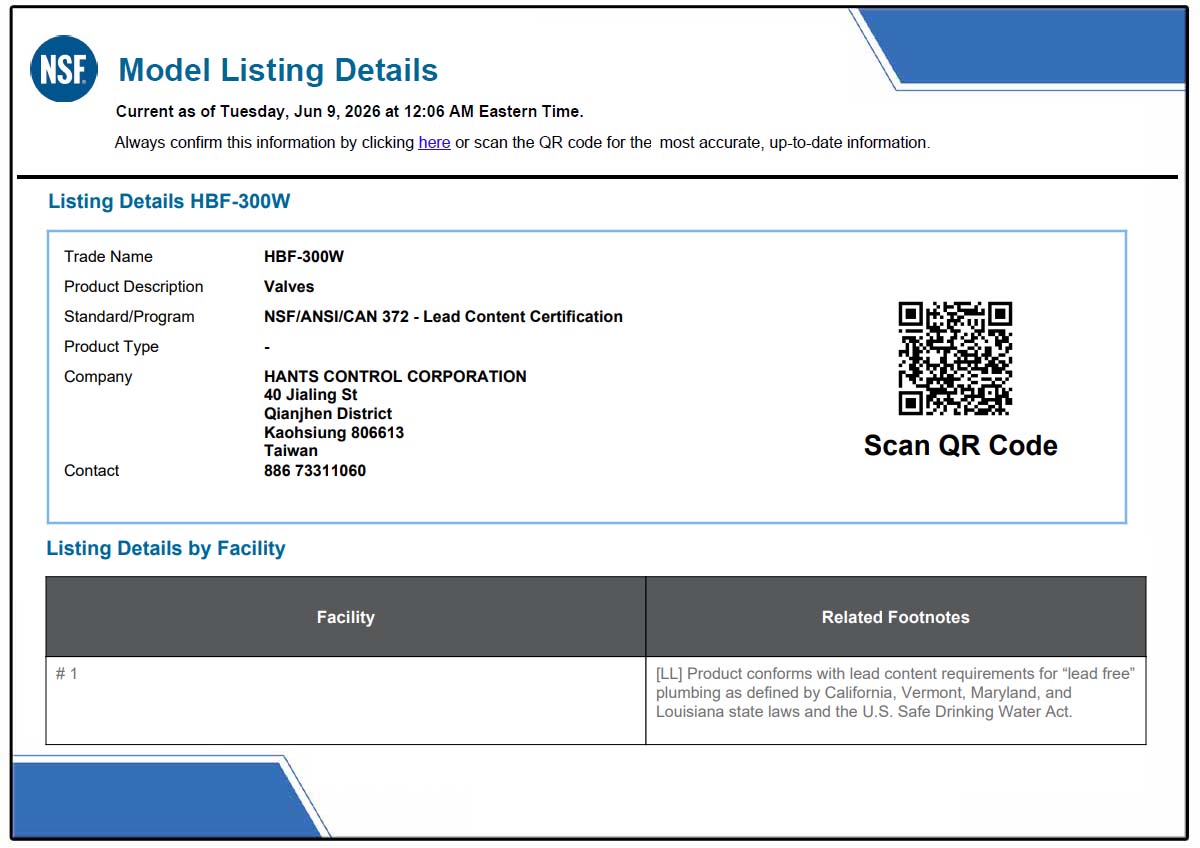

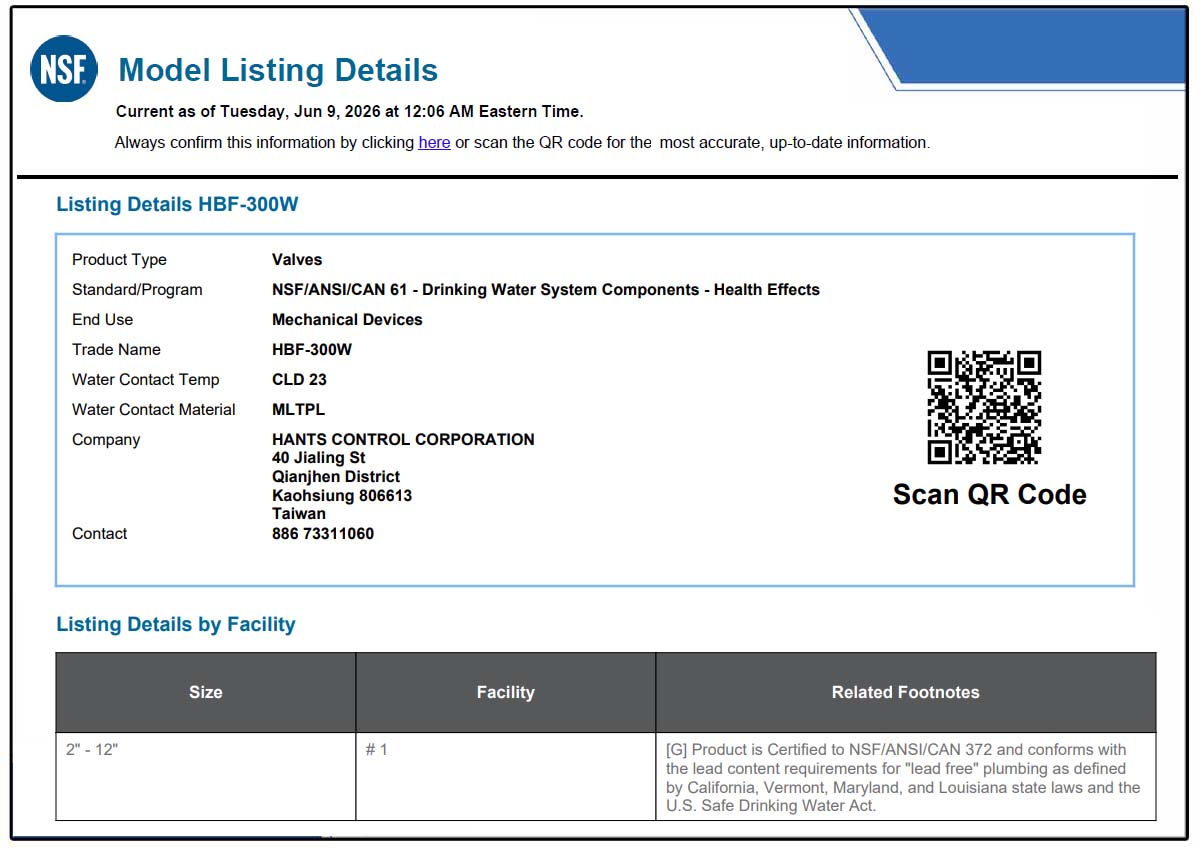

이 모델 시리즈는 다양한 프로젝트 요구사항에 맞춰 여러 인증 사양으로 제공됩니다. 화재 방호 시스템용 UL 인증 사양, NSF/ANSI/CAN 61 및 NSF/ANSI 372 기준의 음용수 용도에 적합한 NSF 인증 사양, 그리고 상수도 시스템에 적합한 AWWA 규격 준수 사양을 제공합니다.

Hants는 당사의 서브 브랜드입니다. 당사는 UL 인증 웨이퍼형 버터플라이 밸브 및 교체용 부품을 전문적으로 제조하는 기업으로, 다양한 산업 분야에 신뢰할 수 있는 소방 설비(Fire Protection) 솔루션을 제공하고 있습니다.

음용수, 소방 및 상수도 시스템을 위한 Hants 웨이퍼형 버터플라이 밸브의 적용

웨이퍼형 버터플라이 밸브의 주요 특징 및 장점

UL 및 NSF 이중 인증 - UL 인증과 NSF 인증을 통해 엄격한 소방 안전 기준과 음용수 위생 기준을 모두 충족하여 시스템의 안전성과 관련 규정 준수를 보장합니다.
소방 및 급수 시스템을 위한 다목적 설계 - 소방 스프링클러 배관뿐만 아니라 음용수 및 산업용수 시스템에도 적용할 수 있도록 설계되었습니다. 경량 구조와 경제성을 갖추면서도 신뢰성 높은 유체 차단 및 제어 성능을 제공합니다.
고시인성 개폐 위치 표시기 - 눈에 잘 띄는 노란색 위치 표시기를 장착하여 작업자가 밸브 디스크의 현재 개방 또는 폐쇄 상태를 빠르고 정확하게 확인할 수 있습니다.

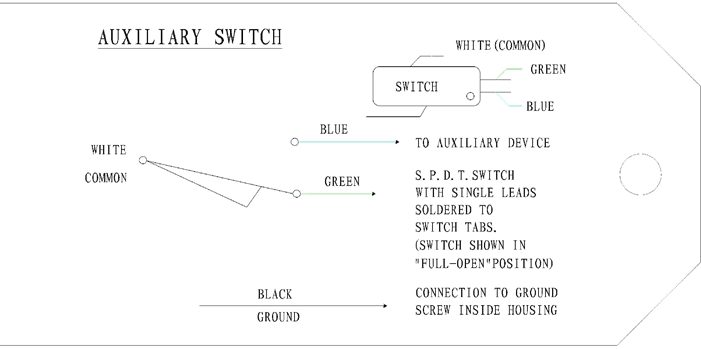

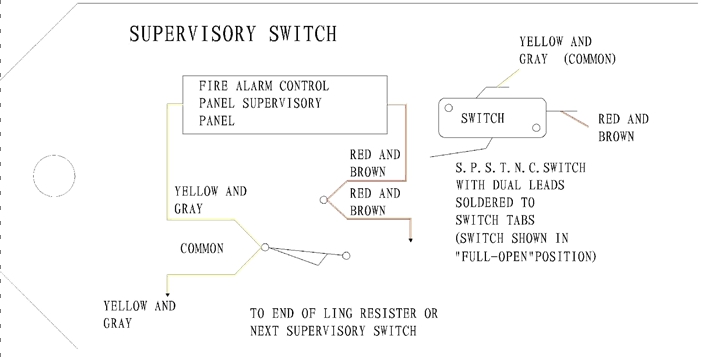

전자식 탬퍼 스위치 내장 - 중앙 제어반과 연동할 수 있는 전자식 탬퍼 스위치가 내장되어 있습니다. 밸브가 무단으로 조작되거나 정상 위치에서 벗어날 경우 즉시 경보 신호를 전송하여 시스템의 안전성을 향상시킵니다.
컴팩트한 웨이퍼형 설계 - ISO 5211 및 API 598 규격을 준수하는 정밀하고 컴팩트한 웨이퍼형 구조를 적용하여 플랜지 사이에 간편하게 설치할 수 있으며, 설치 및 유지보수에 필요한 작업 시간을 줄여 시스템 가동 중단 시간을 최소화합니다.

웨이퍼형 버터플라이 밸브 설치 가이드

보조 볼트를 적절한 위치에 설치하여 두 플랜지 면 사이의 간격을 조정합니다.
밸브를 두 플랜지 사이에 삽입한 후 나머지 볼트를 체결합니다. 배관과 밸브의 중심을 정렬하여밸브 중심과 플랜지 중심이 동심을 이루도록 하십시오. 또한 밸브 디스크의 개폐 동작이 플랜지 내경이나 주변 부품에 의해 방해받지 않는지 확인한 후, 볼트를 대각선 순서로 균일하게 반복 체결합니다.
설치가 완료되면 밸브를 작동하여 완전 개방 및 완전 폐쇄가 정상적으로 이루어지는지, 그리고 개폐 각도가 올바른지 다시 한번 확인합니다.
