직동식 설계 밸브
RELT-SLP / RELF-SLP
초저압형 감압밸브
스테인리스강 316
나사식 ½인치 ~ 2인치; 플랜지 ½인치 ~ 2인치
0.03-0.15 kgf/cm2 ; 0.08-0.4 kgf/cm2
NBR ; Viton
RELT-SLP / RELF-SLP 초저압형 감압밸브(PRV)는 울트라 저압 레귤레이터(Ultra-low Pressure Regulator)라고도 불리며, 출구 압력이 1 kgf/cm² 이하인 응용 분야를 위해 특별히 설계되었습니다. 대형 다이어프램 구조로 감도가 매우 높아 정밀한 압력 조절이 가능하며, 특히 공기 및 가스 시스템에 적합합니다.
RELT/RELF 모델과 RELT-SLP/RELF-SLP 모델의 차이점
두 시리즈 모두 직동식 감압밸브입니다.
- • RELT/RELF 시리즈: 0.2–1.5 bar 범위의 저압 응용 분야용
- • RELT-SLP/RELF-SLP 시리즈: 0.03–0.15 kgf/cm², 0.08–0.4 kgf/cm² 범위의 초저압 응용 분야용이며, 특히 공기·가스 시스템에서 매우 정밀한 압력 제어가 필요한 경우에 최적화
즉, RELT-SLP/RELF-SLP 시리즈는 초저압 시스템에서 더 민감하고 정밀한 제어 성능을 제공합니다.
초저압형 직동식 감압밸브의 주요 특징 및 장점
- 초저압형 직동식 감압밸브는 일반 가스 시스템에 이상적이며, 안정적인 압력 제어를 제공합니다.
- 대형 다이어프램 설계로 감도가 매우 높아 정밀하고 빠른 압력 조절이 가능합니다.

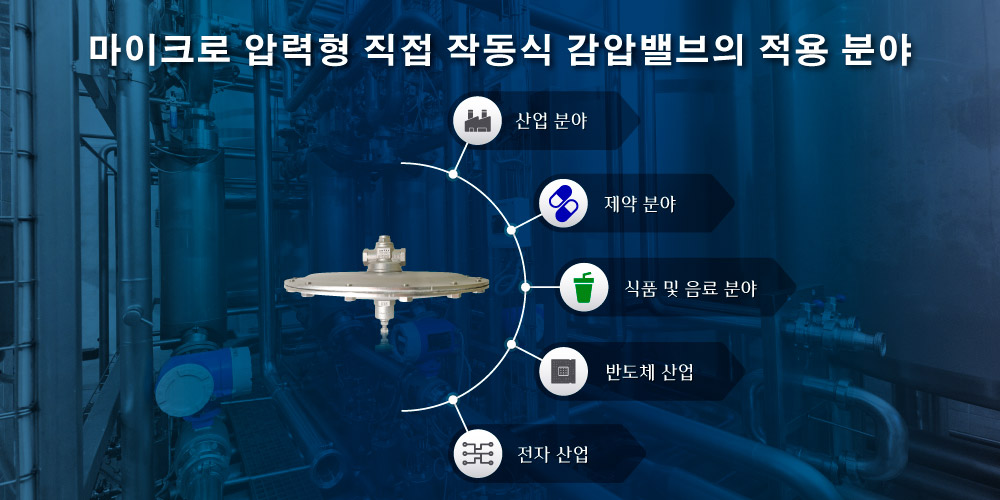

- 프로세스 자동화, 산업·전자·반도체 분야 등 다양한 응용 분야에 적합합니다.
- 조절 너트를 통해 손쉽고 정확한 압력 보정이 가능합니다.
- SS316 상·하부 바디로 제작되어 뛰어난 내식성과 장기 내구성을 제공합니다.
- 밸런스드 피스톤 설계로 유입 압력이 변동하더라도 출구 압력이 안정적으로 유지됩니다, 제공되는 압력 게이지로 출구 압력을 확인할 수 있습니다.
- 유지보수가 간편하며, 요청 시 유지보수 키트 제공이 가능합니다.
사례: 대만 반도체 공장 – 질소 라인용 초저압 감압밸브
Z-Tide 1인치 RELT-SLP 초저압형 직동식 감압밸브는 질소(N₂) 라인에 설치되어 초저압·안정된 출구 압력을 구현했습니다. 정밀한 압력 제어와 SS316 내식성 설계로 중요한 반도체 공정에서 신뢰성 높은 장기 운전 성능을 제공했습니다.
FAQ – 초저압형 직동식 감압밸브
Q: 울트라 저압 감압밸브의 일반적인 적용 분야는?
정밀한 압력 제어가 필요한 다음과 같은 분야에서 사용됩니다: 정밀 급수 시스템, 관개 시스템, 실험실 설비, 매우 낮은 출구 압력이 필요한 다양한 장비
Q: 초저압형 감압밸브는 어떻게 조정하나요?
- • 감압밸브를 수평 방향으로 설치하고 셧오프 밸브는 닫아 둡니다.
- • 조정 스템을 반시계 방향으로 끝까지 돌려 최소 압력으로 설정합니다.
- • 셧오프 밸브를 서서히 열면서 압력 게이지를 확인하여 안전 범위 내인지 확인합니다.
- • 목표 설정 압력에 도달할 때까지 조정 스템을 시계 방향으로 조정합니다.
- • 마지막으로 조절 너트를 고정하여 설정값을 유지합니다.
